適用範圍

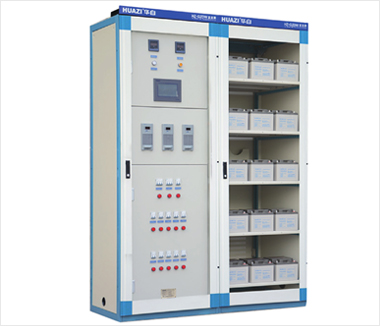

　　微機控製型直流電源屏HZ-GZDW-2/3/4三種規格是專為各種不同容量用戶設計的直流電源。係統配置由監控模塊、整流模塊、交直流監測模塊、絕緣監測模塊、電池巡檢模塊、開關量監測模塊、降壓模塊、配電單元、 蓄電池、櫃體組成，具有操作簡單、智能管理、高效節能等特點。
　　適用於電力、通信、交通、化工、冶金、軍事、醫療、廠礦、建築及消防等領域及用戶終端，可作為高壓開關、繼電保護、自動裝置的操作電源和控製電源。

係統特點

　　HZ-GZDW-2：
　　1) 兩路交流輸入自動切換，確保係統正常運行；
　　2) 輸入電壓範圍寬，電網適應性強；
　　3) 采用HZ-JK02B監控，液晶顯示屏，中文菜單，界麵友好豐富，按鍵操作簡單方便；
　　4) 具有周全的係統設置、運行信息查詢及各項告警等功能；
　　5) 智能化的蓄電池充放電管理、完善可靠的溫度補償功能；
　　6) 可擴展蓄電池檢測單組110節、絕緣檢測30路、開關量檢測32路；
　　7) 係統采用多級密碼權限管理，限製未受權人員的操作，確保係統安全可靠運行 ；
　　8) 內置RS232、RS485兩種通訊接口，可通過後台監控和運程監控對係統實施“遙測、遙控、遙信、遙調”四遙功能，實現無人值守；
　　9) 支持RTU、CDT、MODBYS、三種通訊規約。

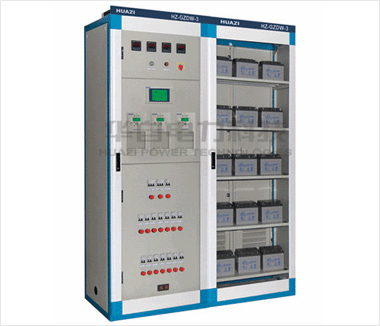

　　HZ-GZDW-3：
　　1) 兩路交流輸入自動切換，確保係統正常運行；
　　2) 輸入電壓範圍寬，電網適應性強；
　　3) 采用HZ-JK03監控，5.7寸觸摸顯示屏，中文顯示、人機界麵友好，觸摸屏點觸式操作；
　　4) 具有周全的係統設置、運行信息查詢及各項告警等功能；
　　5) 智能化的蓄電池充放電管理、完善可靠的溫度補償功能；
　　6) 整流模塊采用帶電熱插拔，日常維護方便快捷；
　　7) 可擴展蓄電池檢測2組110節、絕緣檢測240路、開關量檢測160路；可兼容通信電源模塊、逆變電源模塊、直流變換模塊；
　　8) 係統采用多級密碼權限管理，限製未受權人員的操作，確保係統安全可靠運行；
　　9) 內置RS232、RS485兩種通訊接口，也可通過後台監控和運程監控對係統實施“遙測、遙控、遙信、遙調” 四遙功能，實現無人值守；
　　10) 支持RTU、CDT、MODBUS三種通訊規約。

　　HZ-GZDW-4：
　　1) 兩路交流輸入自動切換，確保係統正常運行；
　　2) 輸入電壓範圍寬，電網適應性強；
　　3) 采用HZ-JK04監控，全新的組態軟件，彩色7寸(10.4寸)液晶顯示器，觸摸屏點觸式操作，32位真彩顯示，刷新速度快、操作直觀、人性化設計，可長期工作在長亮狀態；完善的真人語音報警係統；
　　4) 具有周全的係統設置、運行信息查詢及各項告警等功能；
　　5) 智能化的蓄電池充放電管理、完善可靠的溫度補償功能；
　　6) 整流模塊采用帶電熱插拔，日常維護方便快捷；
　　7) 可控製整流模塊最多26台；可擴展交直流檢測2個單元、絕緣檢測240路、蓄電池檢測2組110節、開關量檢測 160路；可兼容逆變電源模塊、直流變換模塊；
　　8) 32M超大存儲空間，係統內置USB接口，具備多重打印輸出係統；
　　9) 係統采用多級密碼權限管理，限製未受權人員的操作，確保係統安全可靠運行；
　　10) 內置RS232、RS485及以太網通訊接口，也可通過後台監控和遠程監控對係統實施“遙測、遙控、遙信、遙 調”四遙功能，實現無人值守；
　　11) 支持RTU、CDT、MODBUS、IEC四種通訊規約選擇；
　　12) 可根據用戶需求，定製係統使用功能與顯示圖文、增設GPS短信報警功能。

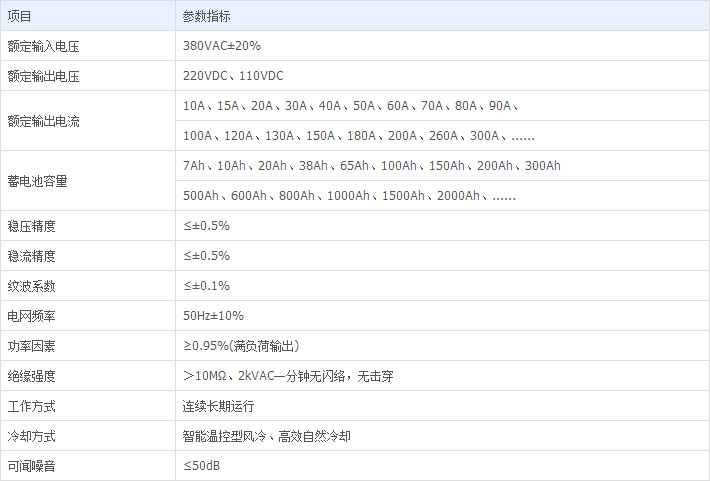

技術參數

使用環境

　　1) 海拔高度: 不超過2000m ；
　　2) 環境溫度: -10℃~+40℃；
　　3) 相對濕度: ≤90％(25℃) ；
　　4) 地震烈度: 不超過8度；
　　5) 設備限在室內工作，且通風良好；
　　6) 室內應無腐蝕金屬和破壞絕緣的有害氣體；
　　7) 安裝垂直傾斜度: 不超過5°；
　　8 微控製器抗噪聲: 1000V 1μs脈衝1分鍾；
　　9) 無強電磁場幹擾與劇烈振動。

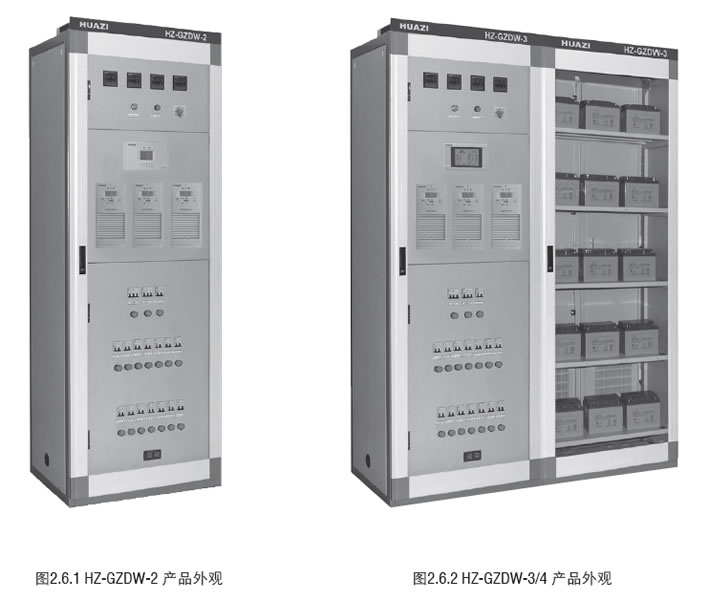

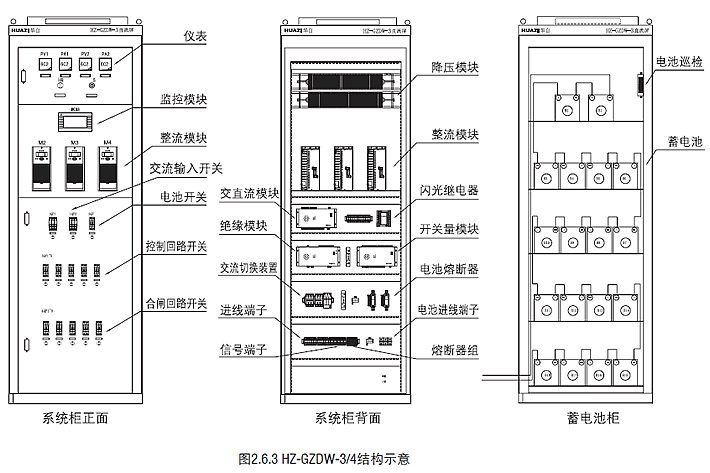

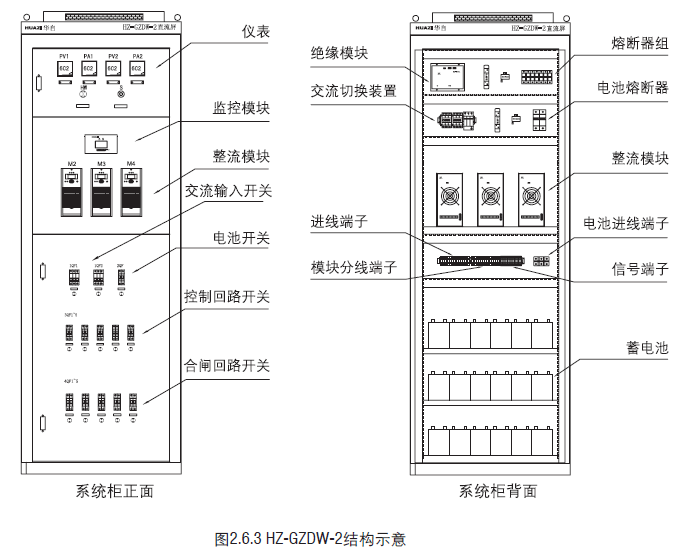

外觀結構

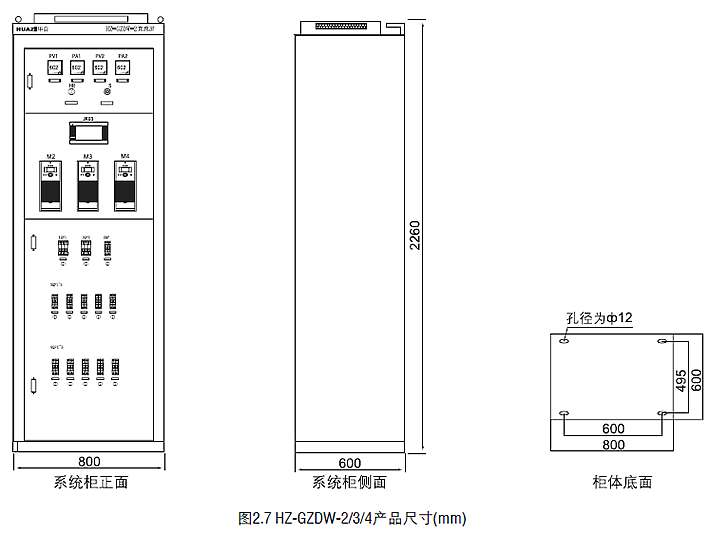

外形尺寸
